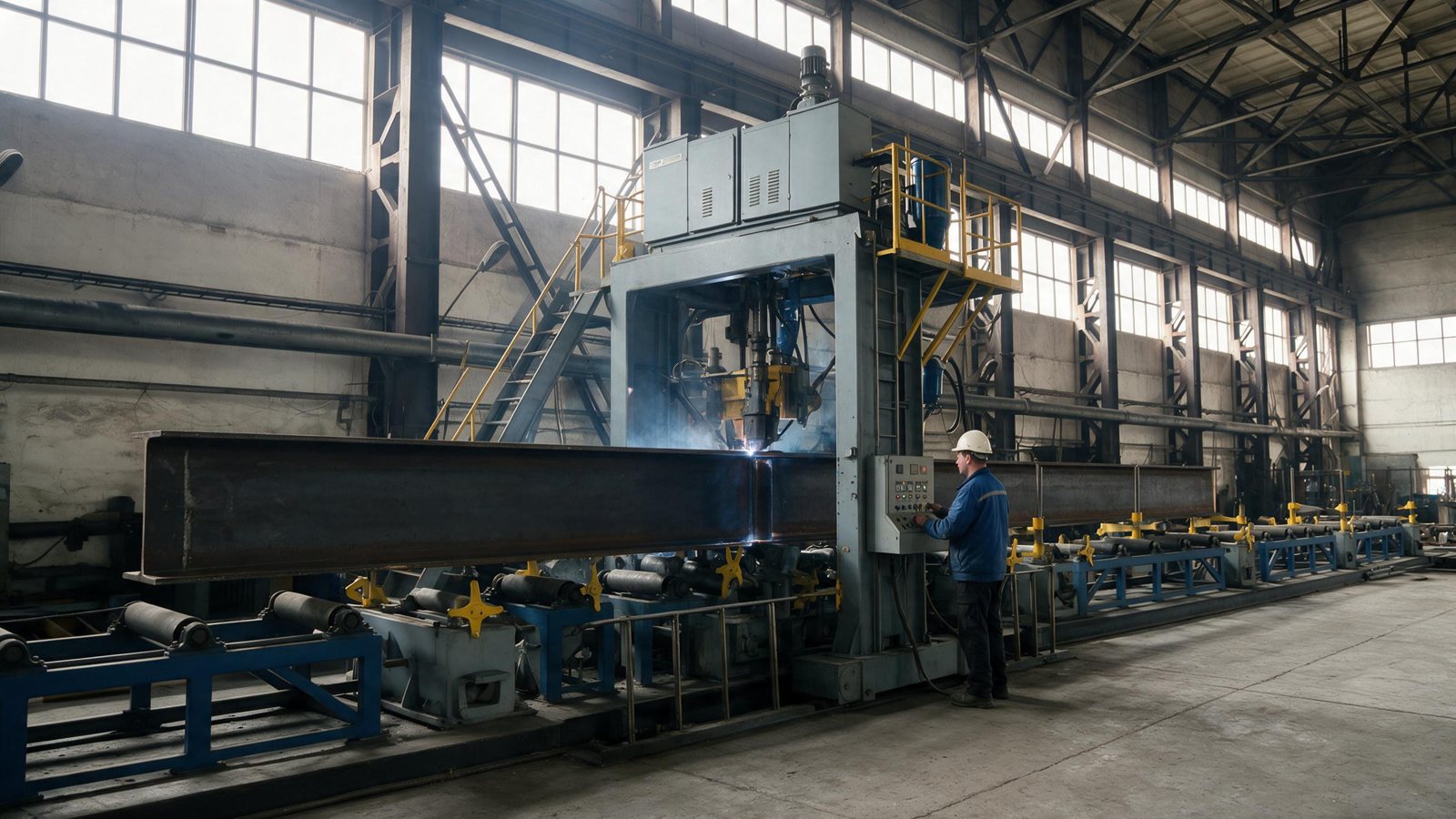

Стан TWH6015
Производство сварных двутавровых и тавровых балок
Сборка, сварка поясных швов и правка полок — на одной станине, без перекладки заготовки. Стабильная геометрия по всей длине балки.
Размеры балкиTWH6015
200–1500мм
высота стенки
4–15м
длина балки
200–800мм
ширина полки
6–30 / 8–40
толщина стенки / полки, мм
Как работает стан
- СборкаСтенка и полки подаются по входному рольгангу, механизм предварительной сборки центрирует их и прижимает полки под прямым углом.

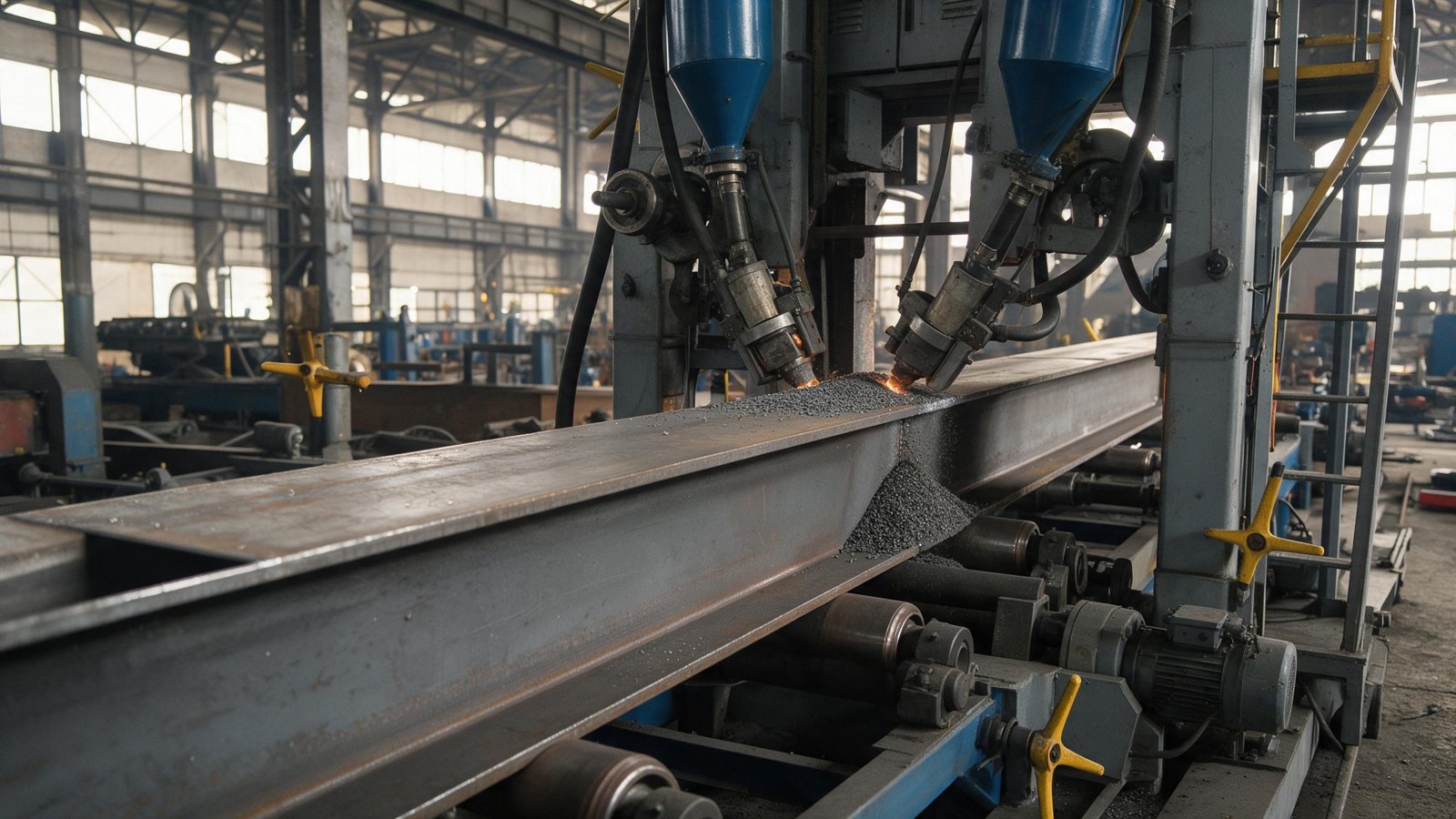

- Сварка поясных швовДве головки варят угловые швы автоматической сваркой под флюсом. Флюс возвращается в работу системой рециркуляции.
- Правка полокМеханизм правки убирает грибовидность полки от нагрева шва.
- ВыдачаГотовая балка уходит на резку в размер, сверление, приварку рёбер жёсткости и окраску.
Характеристики
| Способ сварки | автоматическая дуговая под флюсом |
| Сварочные посты | 2 головки с механизмами подачи проволоки |
| Источники тока | 2 × Lincoln Electric Idealarc DC-1000, 1000 А |
| Флюс | замкнутая рециркуляция на каждом посту |
| Привод механизмов | гидравлический |
| Типы сечений | двутавр симметричный, несимметричный, переменного сечения; тавр |
| Высота стенки | 200–1500 мм |
| Ширина полки | 200–800 мм |
| Толщина стенки / полки | 6–30 / 8–40 мм |
| Длина балки | 4–15 м |
Изделия
- Колонны и балки каркасов промышленных и складских зданий
- Подкрановые балки и конструкции
- Ригели, прогоны, балки перекрытий
- Балки рабочих площадок, переходов и эстакад
- Приводные рамы, рамы под редукторы и двигатели, станины
- Опорные конструкции под оборудование, бункеры и газоходы
- Балки переменного сечения для рамных каркасов — меньше расход металла
- Тавровые элементы для ферм и усиления конструкций
Расчёт балок
Пришлите спецификацию или КМД: сечения, длины, количество, марку стали.
