620–7000мм
диаметр обечайки
3–60мм
толщина листа
2800мм
ширина (высота) обечайки
12м
длина блока обечаек
Что изготавливаем

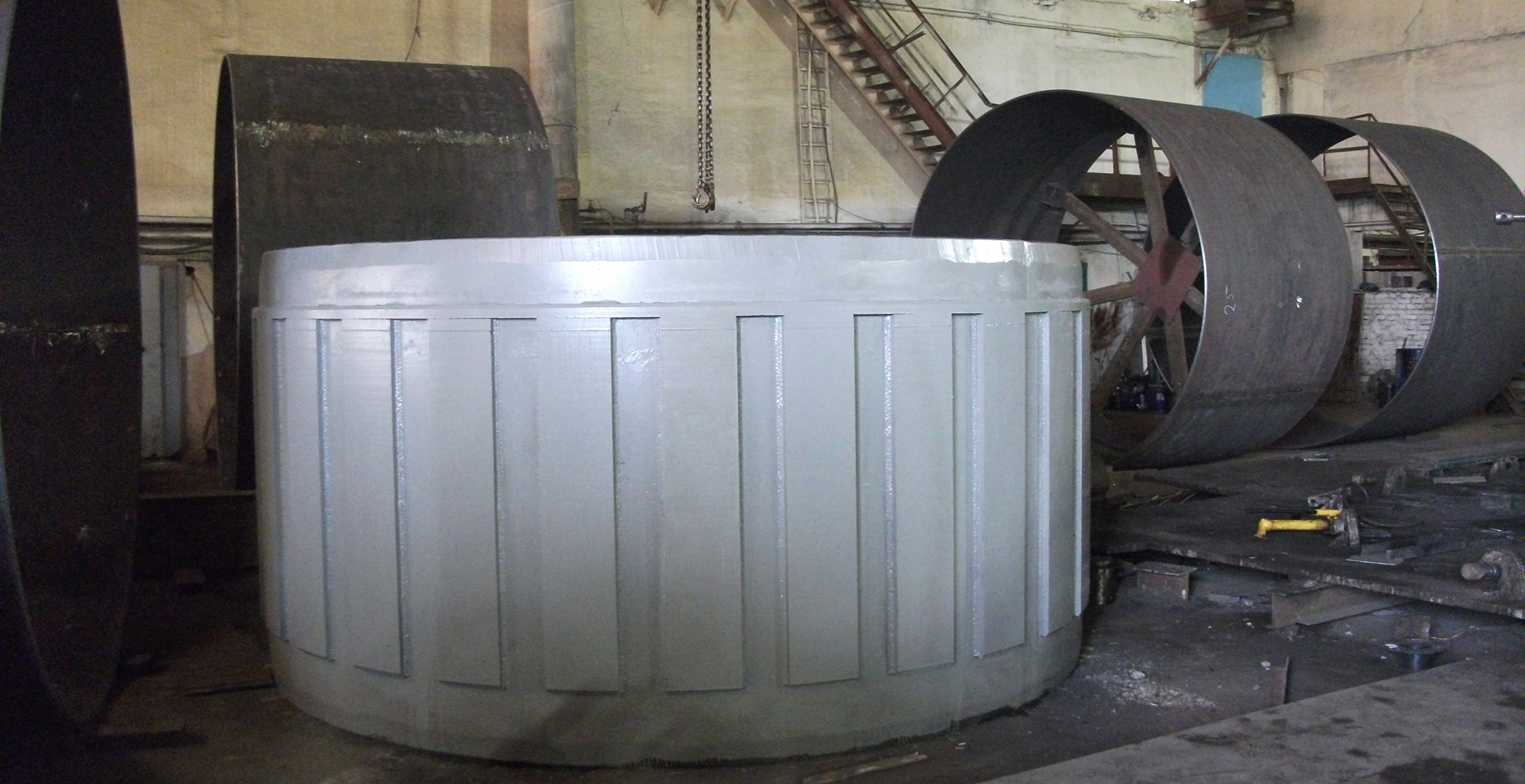

- Пролётные (рядовые) обечайки — цилиндрической и конусообразной формы
- Блоки обечаек — сборка в блоки длиной до 12 метров
- Подбандажные обечайки — с накладками для установки бандажей
- Подрекуператорные обечайки — со стаканами для установки рекуператоров
Технология
- ВальцовкаХолодная гибка листа на четырёхвалковой листогибочной машине до требуемого радиуса.
- Сварка швовПродольные и кольцевые швы — полуавтоматическая сварка в среде защитных газов.
- Контроль геометрииИзмерение и контроль геометрических параметров обечайки.
- РаспоркаУстановка жёсткой распорки по внутреннему диаметру на специальном стенде.
- Покрытие и паспортГрунтовка ГФ-021, лак БТ-177, эмаль ПФ-115 или покрытие по требованию заказчика. Паспорт на каждое изделие.
Почему четырёхвалковая машина
- На 50 % быстрее трёхвалковой, выше точность
- Горизонтальная подача листа, простая манипуляция заготовкой
- Гибка с подгибом обоих краёв за один проход
- Прижимной валок уменьшает плоский край
- Непрерывное формирование исключает нестыковку краёв
Расчёт обечаек
Укажите диаметр, толщину, ширину, марку стали и количество. При наличии — чертёж КМД.
