Шлифовка поверхностей катания бандажей

Шлифуем бандажи вращающихся печей, барабанов и мельниц прямо на объекте заказчика. Восстанавливаем цилиндричность поверхности катания, убираем волнообразные канавки, задиры и следы прежней проточки. Геометрию контролируем до, во время и после обработки.

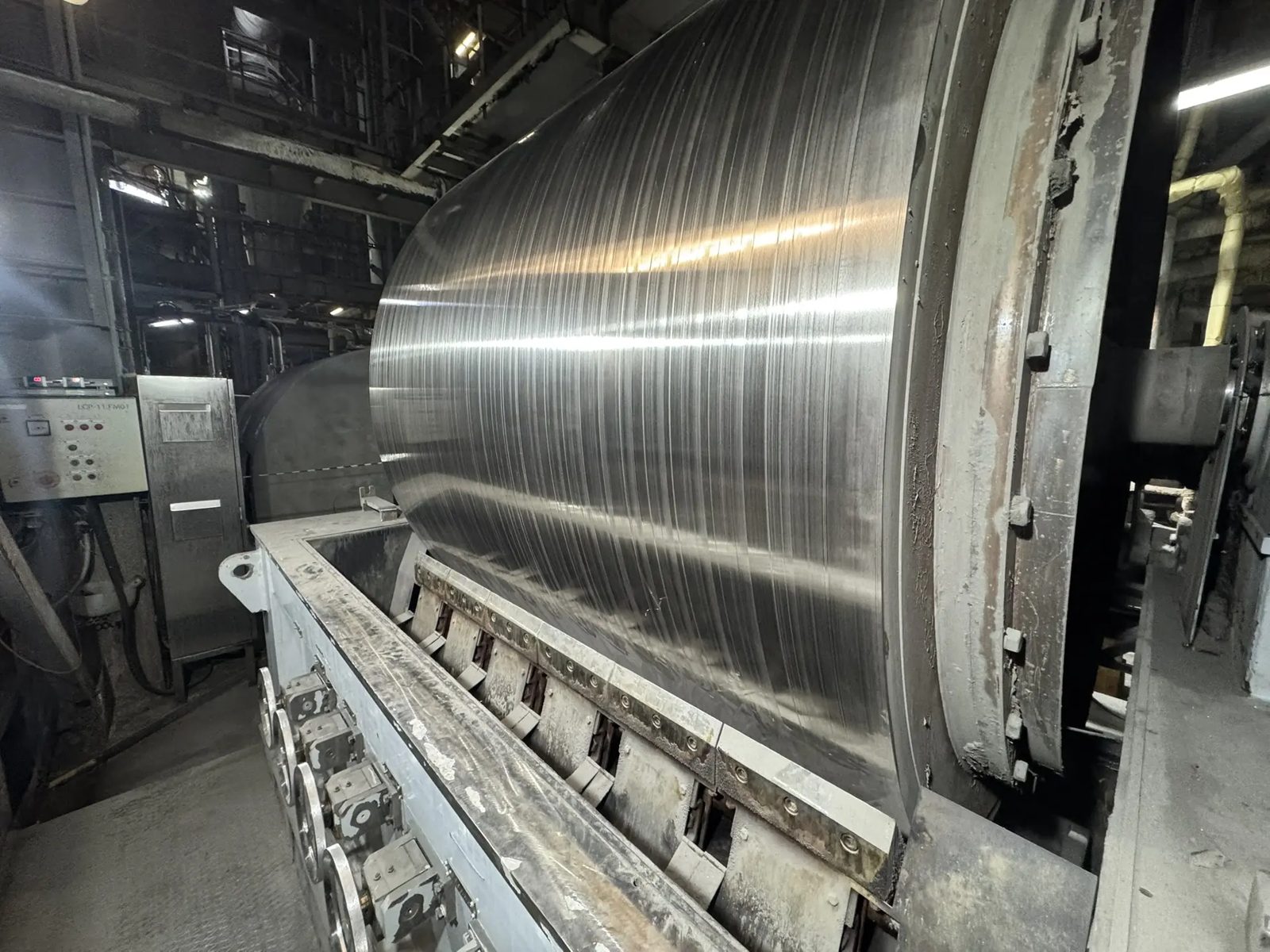

Поверхность катания бандажа барабана после шлифовки — Поверхность катания бандажа после шлифовки

Что исправляет шлифовка

Дефекты, которые появляются в эксплуатации или остаются после некачественной обработки.

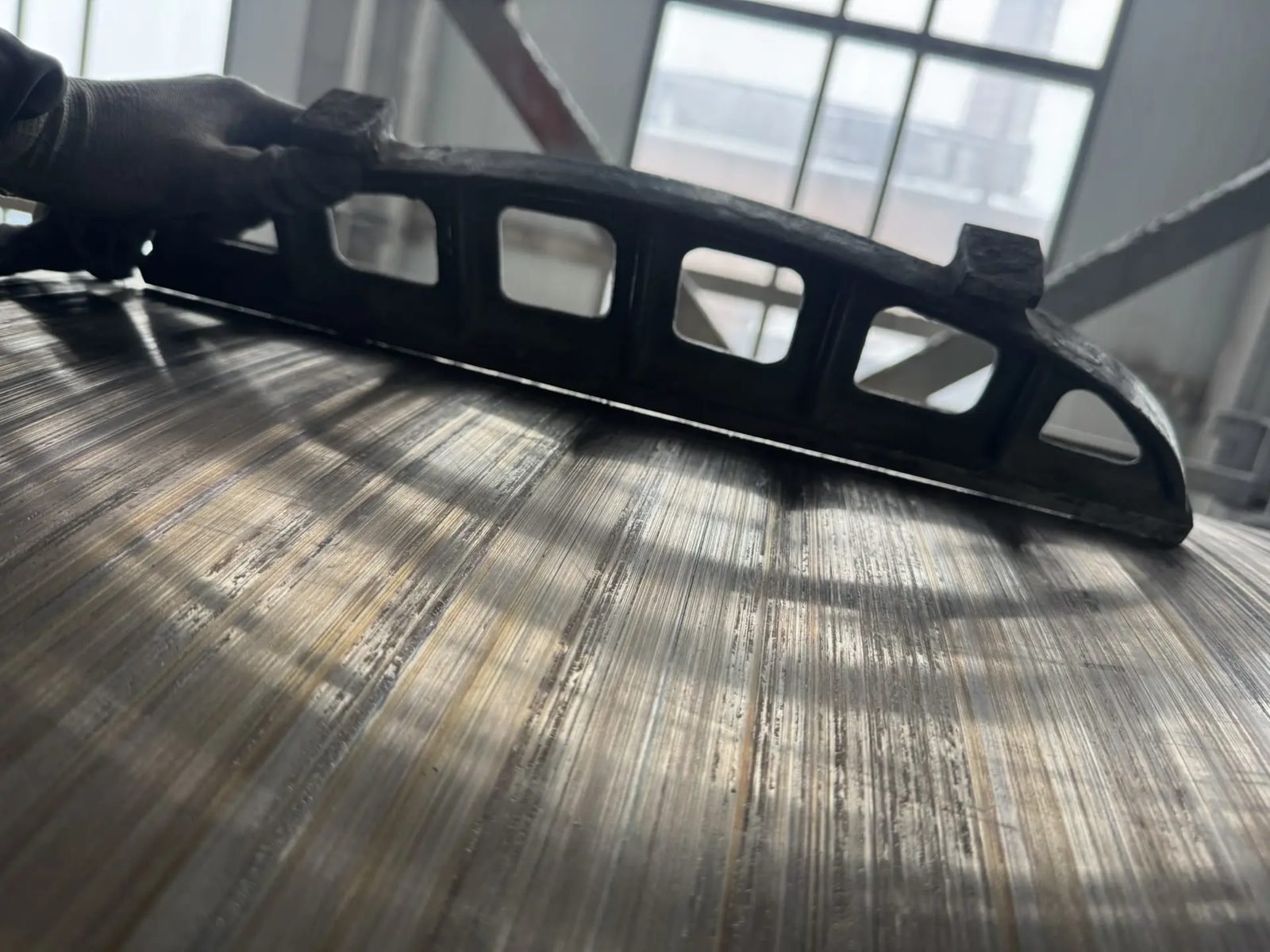

Волнообразные канавки на поверхности катания бандажа до шлифовки — Волнообразные канавки и следы прежней проточки

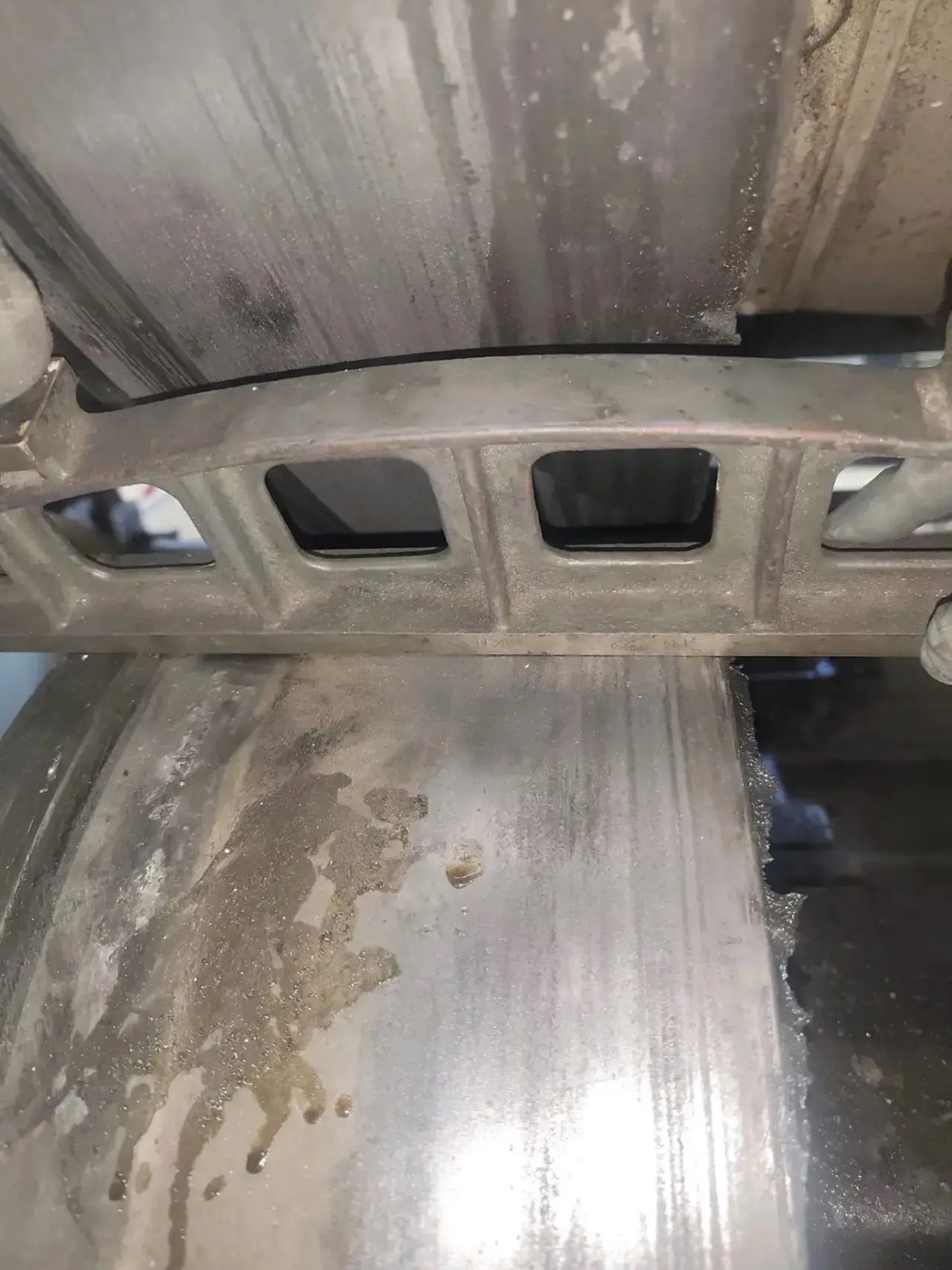

Локальные дефекты и неровности на поверхности бандажа — Задиры, неровности и локальные дефекты

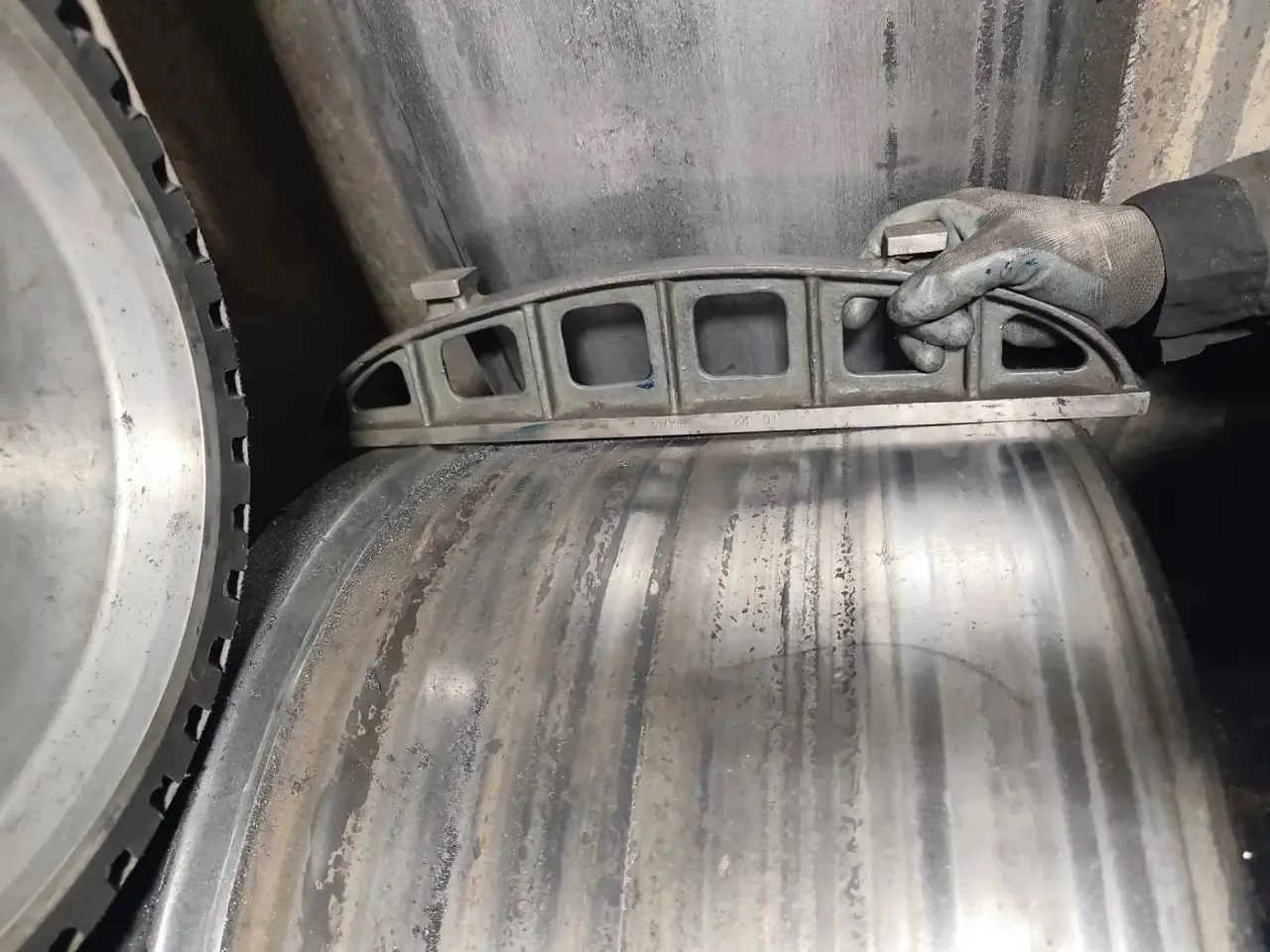

Шаблон на бандаже показывает отклонение от цилиндричности — Отклонение от цилиндричности под шаблоном

Как выполняем работы

Контроль профиля поверхности катания шаблоном — Замер профиля поверхности катания шаблоном

ДиагностикаЗамеряем геометрию поверхности катания и оцениваем износ. Шлифовка восстанавливает форму рабочей поверхности, но не устраняет несоосность бандажей относительно корпуса. Поэтому до начала работ определяем, нужна ли дополнительная выверка или наладка агрегата.
Выбор метода и режимаПодбираем способ и параметры шлифовки под конкретный агрегат: размер, до которого снимаем металл, и требуемую шероховатость.

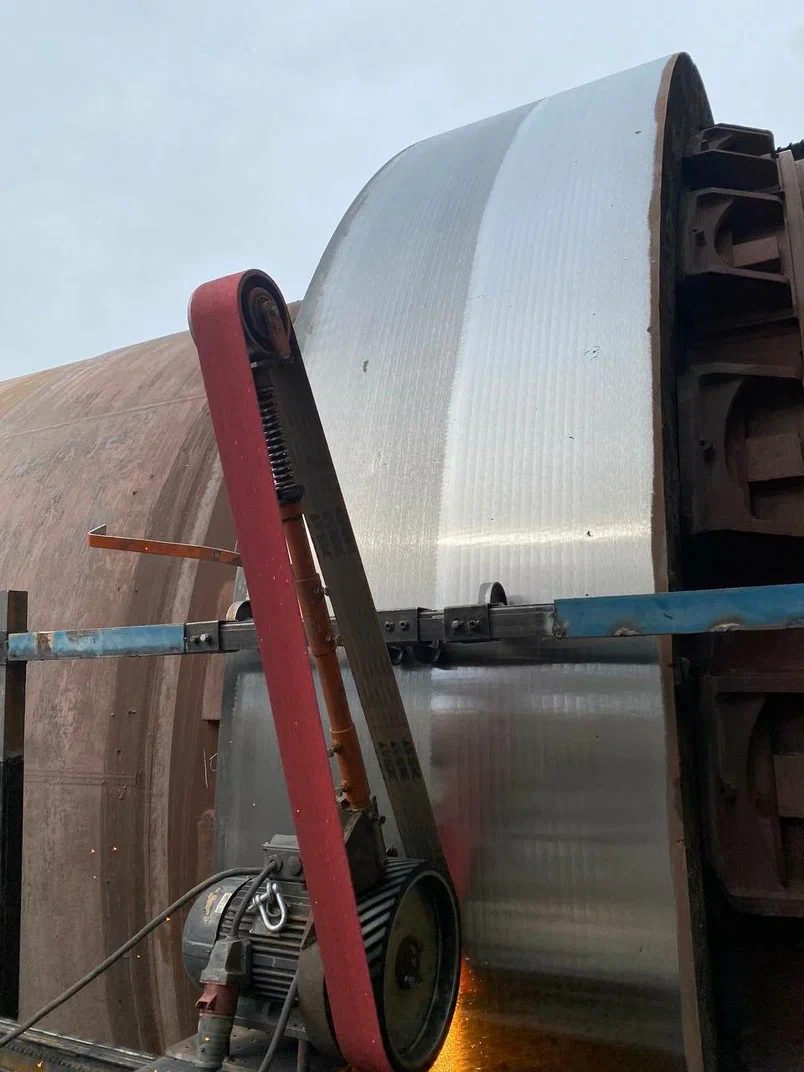

Ленточная шлифовальная установка смонтирована у бандажа вращающейся печи — Шлифовальная установка у бандажа вращающейся печи

Монтаж оснастки на объектеУстанавливаем шлифовальный узел на направляющей рядом с бандажом. Деталь не демонтируем: работаем на остановленном или вращающемся агрегате — в зависимости от технологии.

Шлифовка бандажа абразивной лентой, летят искры — Шлифовка в размер абразивной лентой

ШлифовкаСнимаем металл равномерно по всей ширине поверхности катания: в необходимый размер и до необходимой шероховатости. Убираем канавки, задиры и следы предыдущей проточки.
Шабрение вкладышей цапфЕсли требуется, в состав работ входит шабрение вкладышей подшипников цапф.

Шаблон плотно прилегает к поверхности бандажа после шлифовки — Контроль шаблоном после шлифовки

Контроль и заключениеПроверяем геометрию в процессе и после обработки, оцениваем равномерность съёма металла, подтверждаем результат инструментальными измерениями. По итогам готовим техническое заключение.

Для какого оборудования

Вращающиеся печи, барабанные холодильники, сушильные барабаны, мельницы, кипоразбиватели и другие крупногабаритные агрегаты с бандажами и роликоопорами.

Бандаж вращающейся печи после шлифовки — Бандаж вращающейся печи

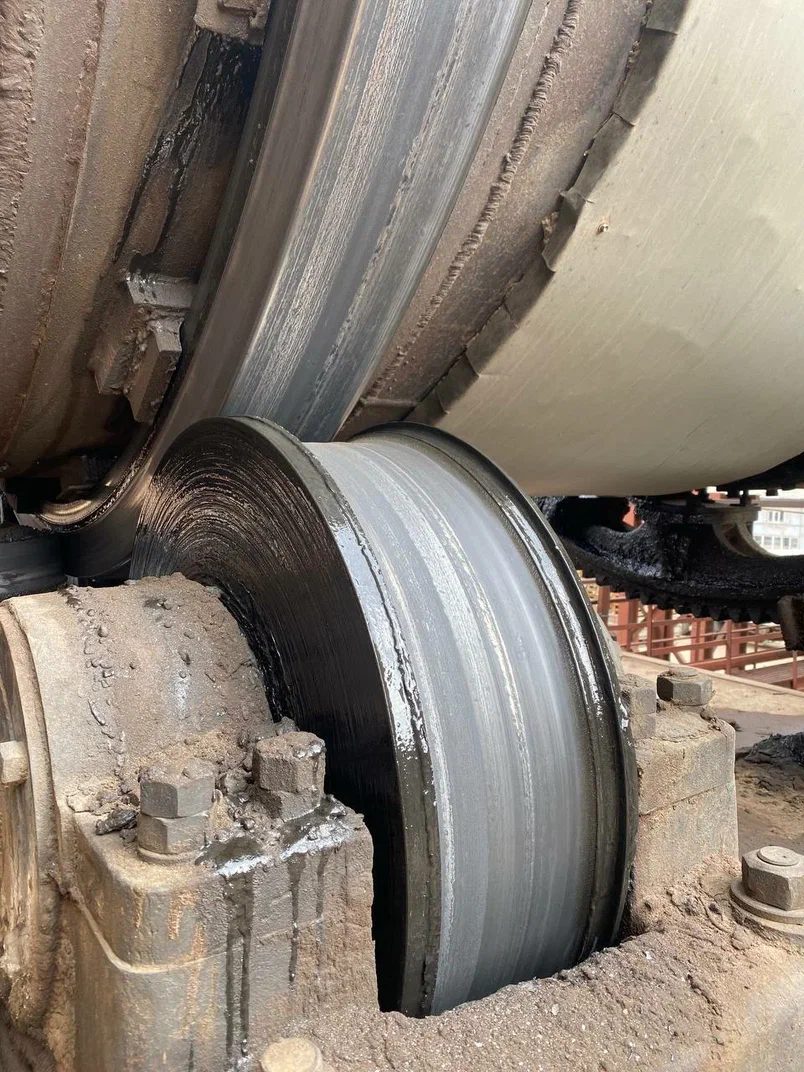

Бандаж барабана на роликоопоре — Бандаж и роликоопора барабана

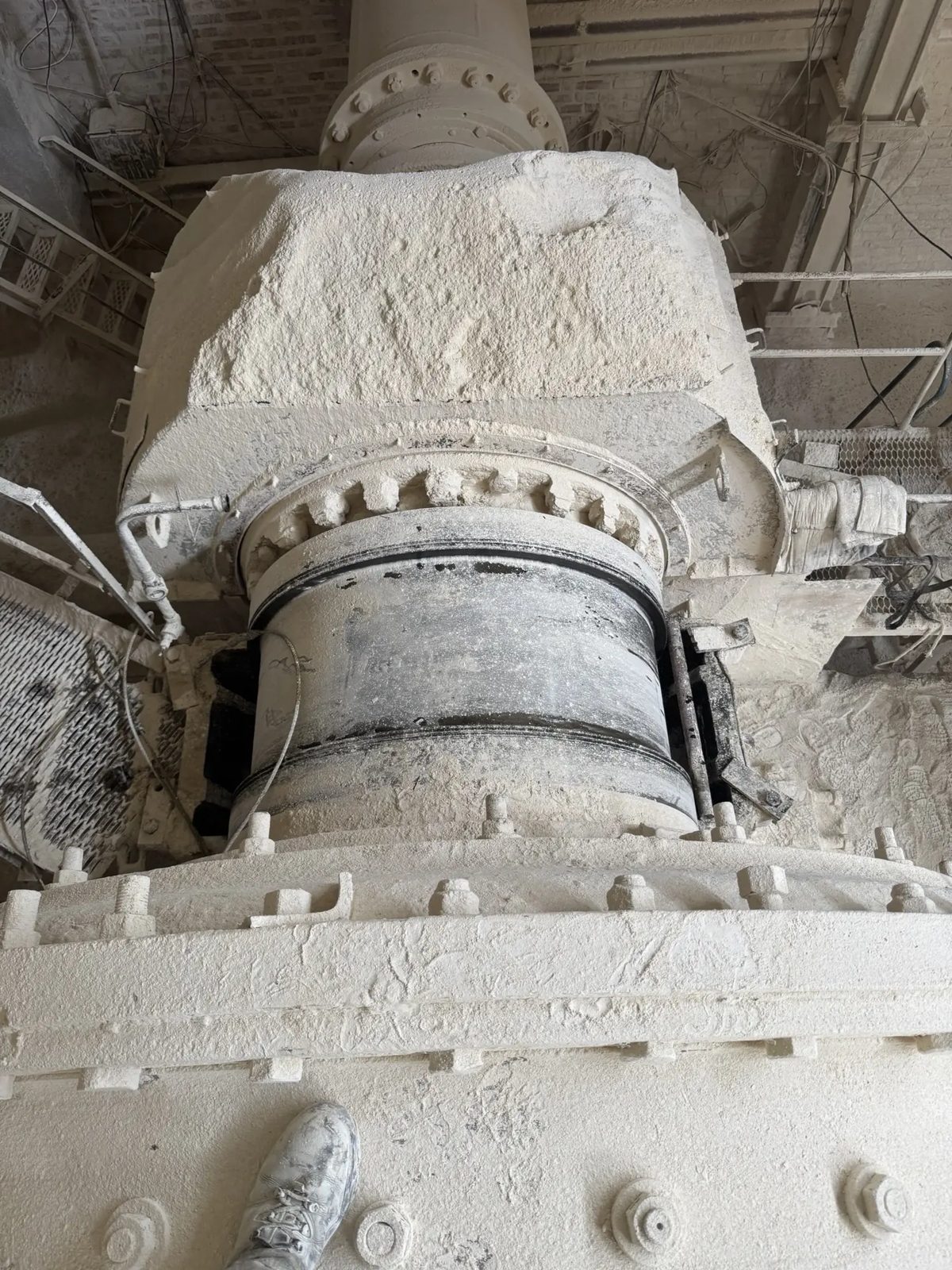

Цапфа и подшипник трубной мельницы — Цапфа мельницы

Результат

Бандаж и ролики работают по ровной цилиндрической поверхности.

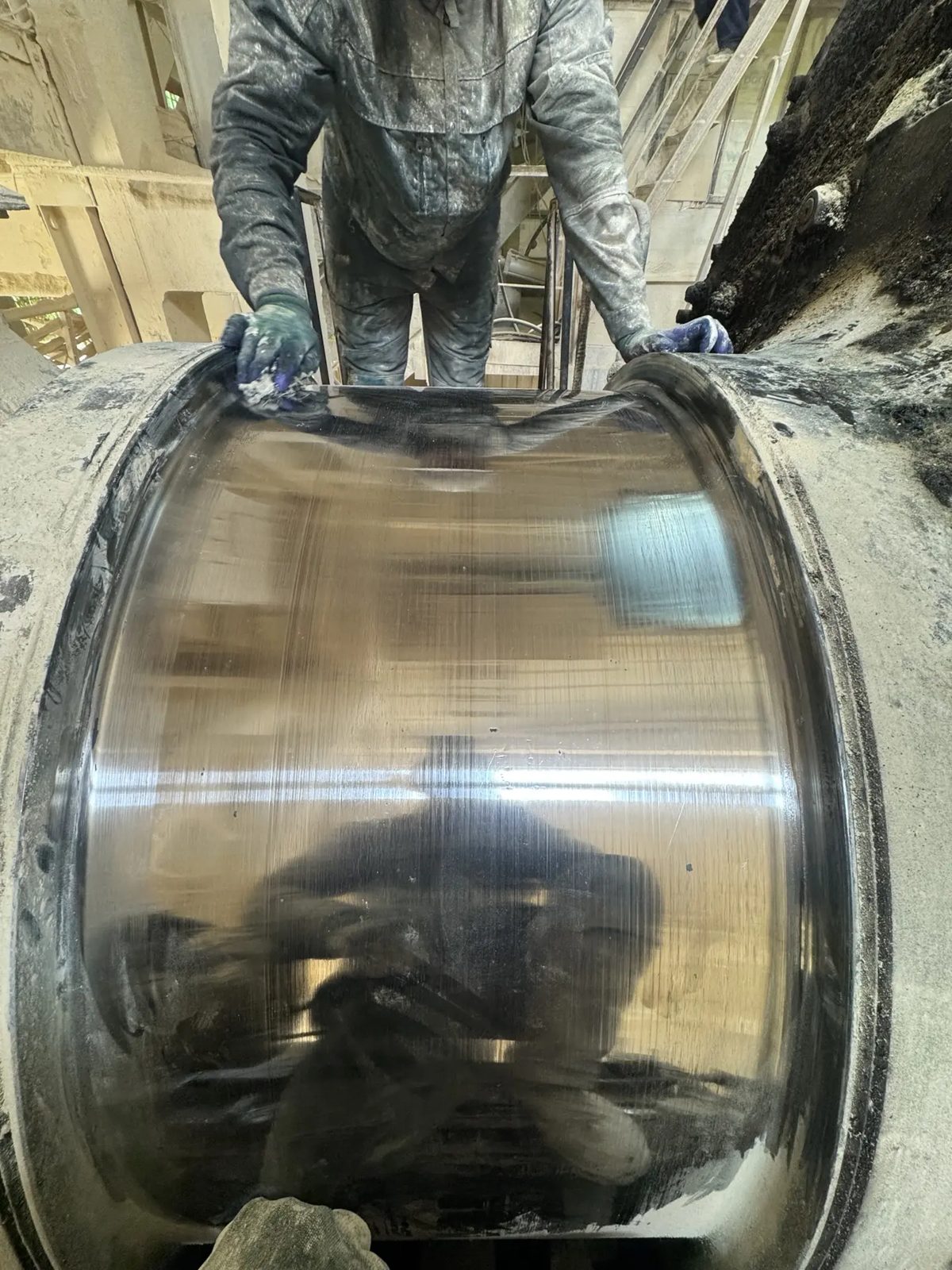

Поверхность катания бандажа после шлифовки, отражение — Поверхность после шлифовки

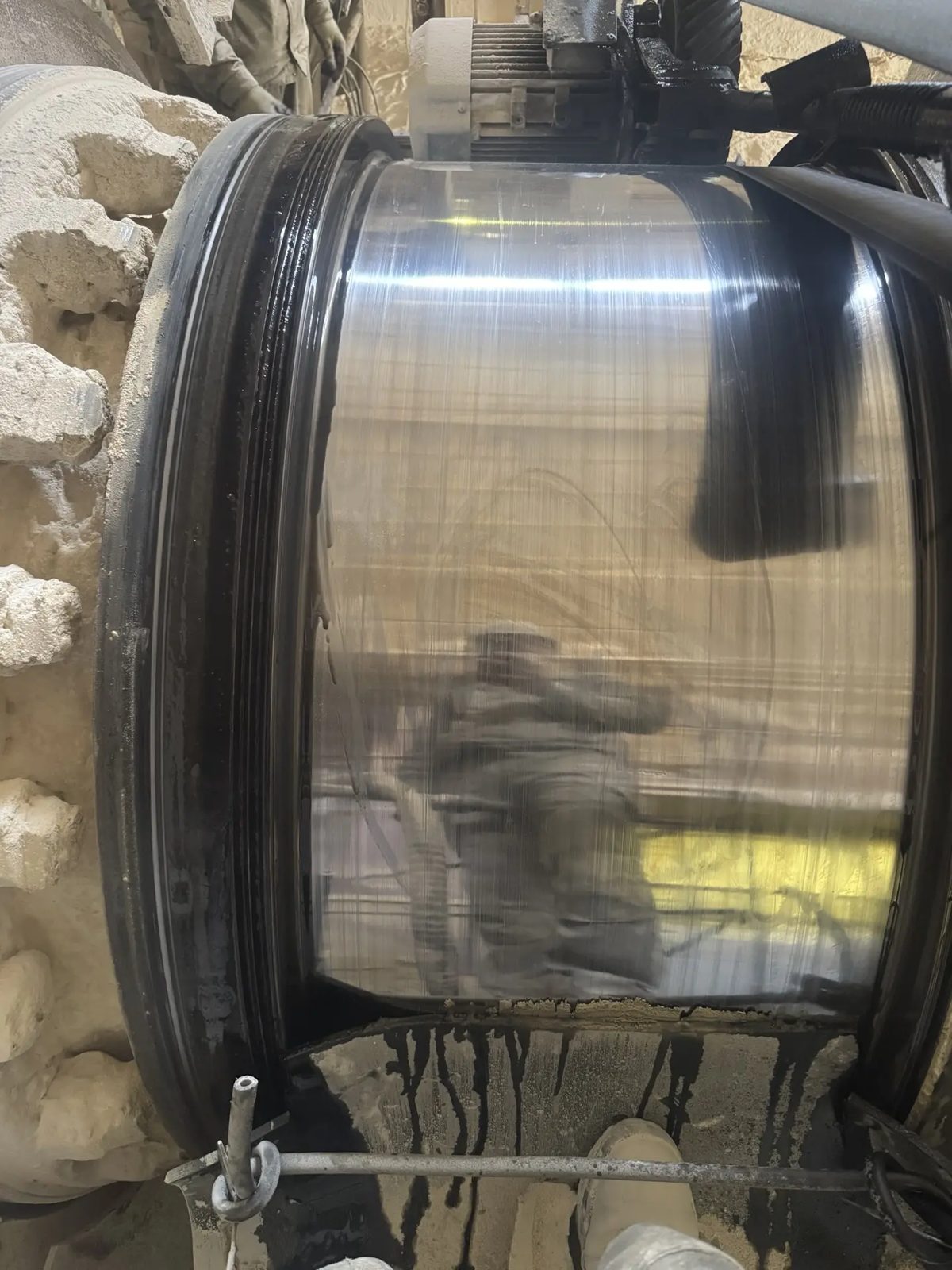

Бандаж мельницы после шлифовки — Бандаж после шлифовки

Контакт бандажа и роликов: восстановлен по всей ширине поверхности катания.
Меньше ударных нагрузок: вращение равномернее, вибрация ниже.
Меньше износ: бандажи, ролики и сопряжённые узлы изнашиваются медленнее.
Короткий простой: работы ведём на месте, без демонтажа бандажа.
Документ по итогам: техническое заключение с результатами измерений.

Нужна шлифовка бандажа

Опишите агрегат, диаметр и ширину бандажа, характер износа и пришлите фото поверхности. Скажем, подходит ли шлифовка и что нужно для выезда.
