Участок механической обработки
Механическая обработка металлических изделий
Тела вращения до Ø2500 мм, детали до 28 т, строгание до 6000 мм. Обрабатываем поковки, прокат и литьё — от единичной детали до серии.
Ø обточки над станиной, SKODA S2100 D3
масса детали между центрами без люнетов
Ø на токарно-карусельном станке
модуль зубофрезерования, Ø до 1000 мм
Операции
Все операции выполняются на одной базе, без передачи детали сторонним цехам.

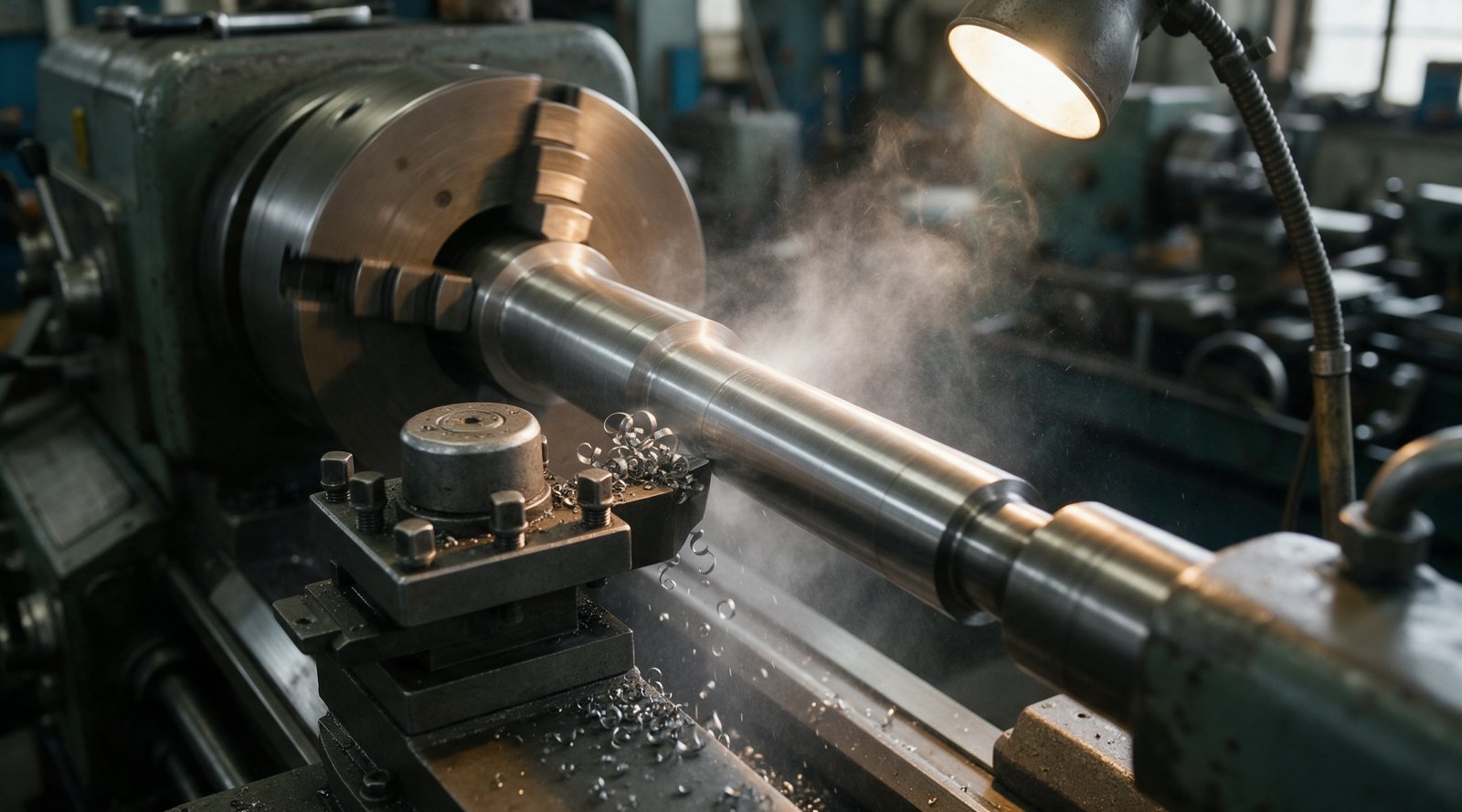

Точение
Валы, оси, втулки, фланцы, бандажи, шкивы. Наружные и внутренние поверхности, торцы, резьба. Ø до 2500 мм, длина до 7500 мм.

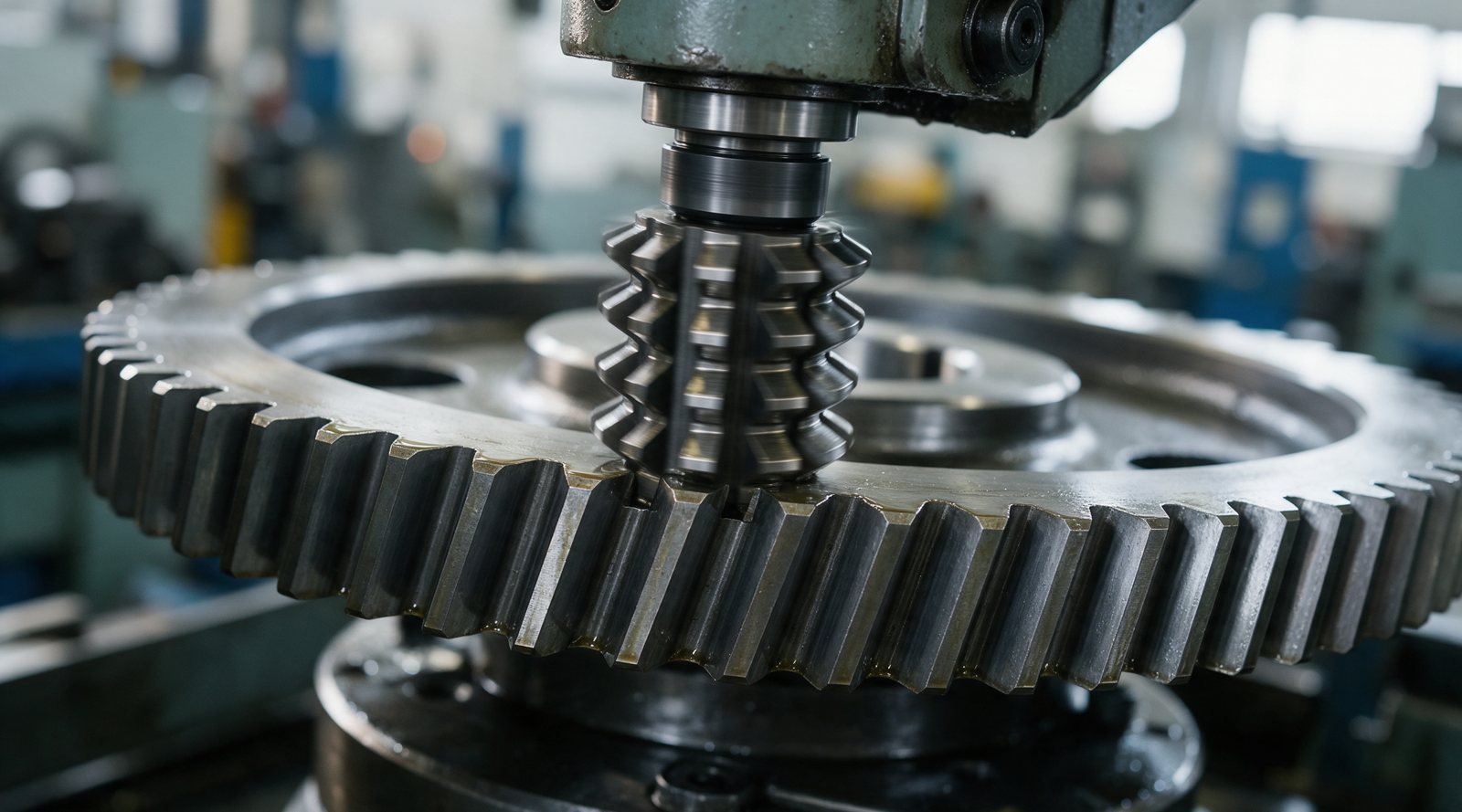

Фрезерование и зубофрезерование
Плоскости, пазы, уступы, шпоночные канавки. Прямозубые и косозубые шестерни, червячные колёса модулем до 12, Ø до 1000 мм.

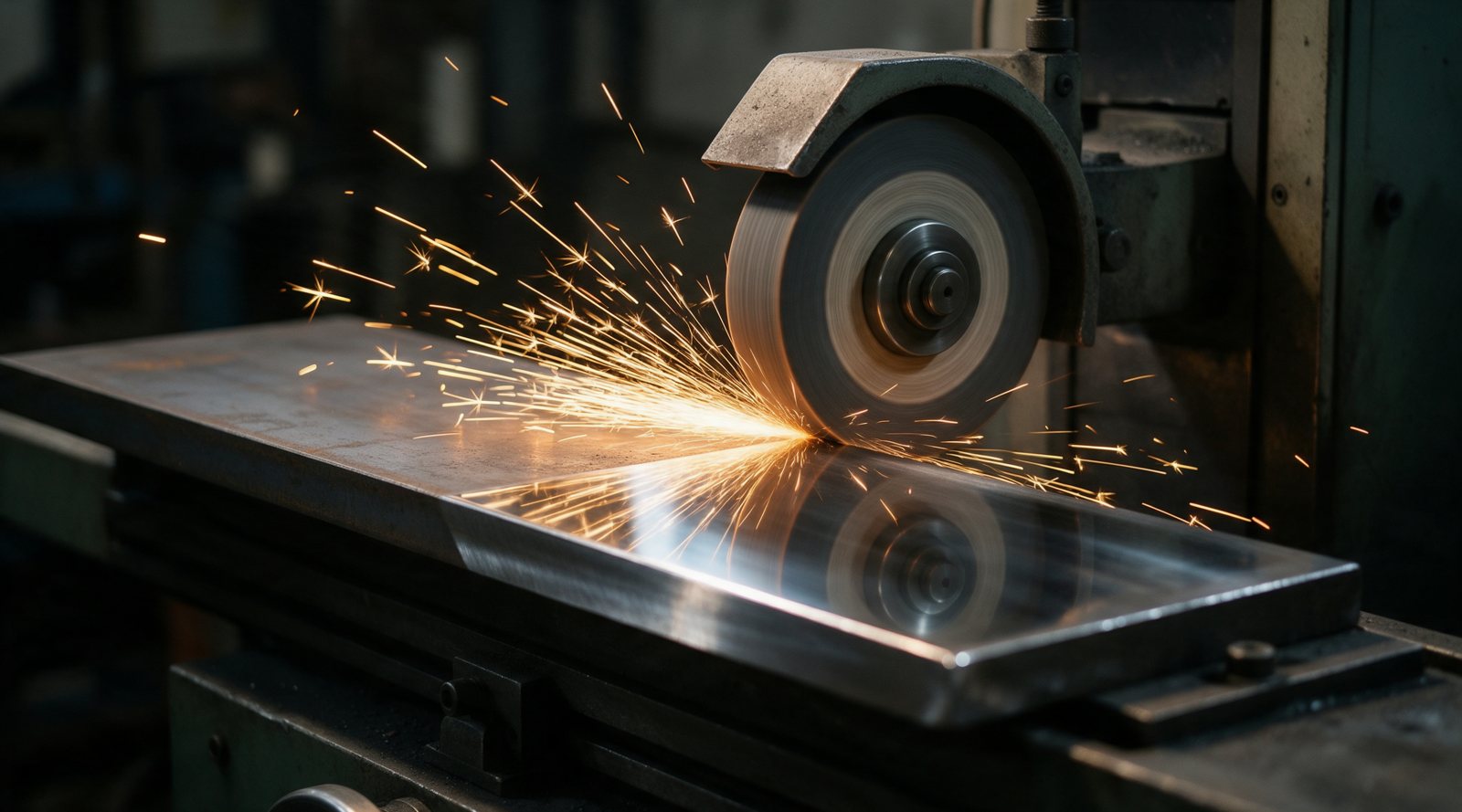

Шлифование
Посадочные места, плоскости корпусных деталей, направляющие. Плоское шлифование до 600×600×800 мм.
Сверление
Крепёжные отверстия во фланцах, плитах, рамах и балках, отверстия под резьбу и штифты.

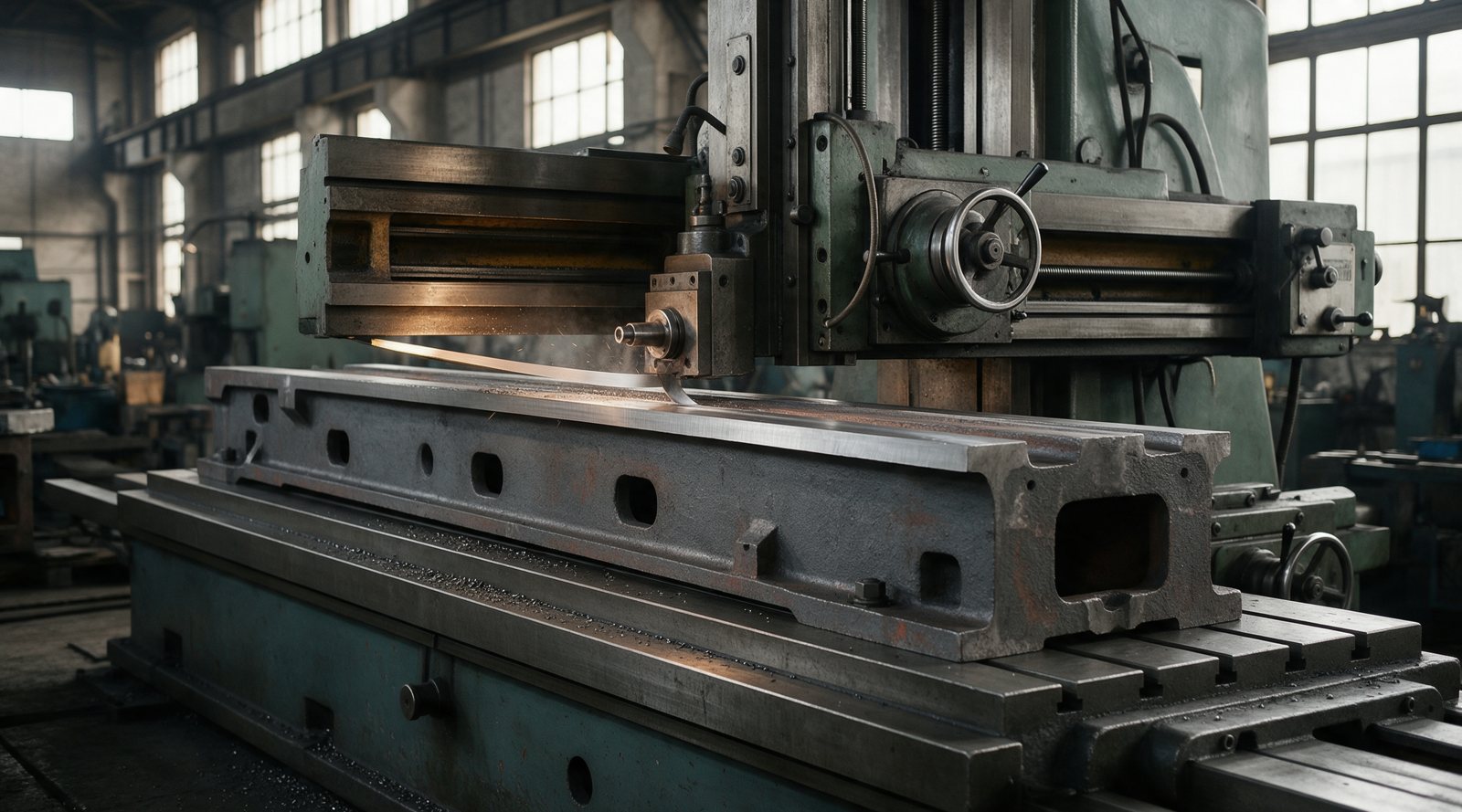

Строгание
Длинные плоскости и пазы на станинах, направляющих, плитах и рамах. Длина обработки до 6000 мм.
Долбление и зубодолбление
Шпоночные пазы и шлицы во втулках и ступицах, внутренние венцы, блоки шестерён. Ø до 800 мм, модуль до 12.

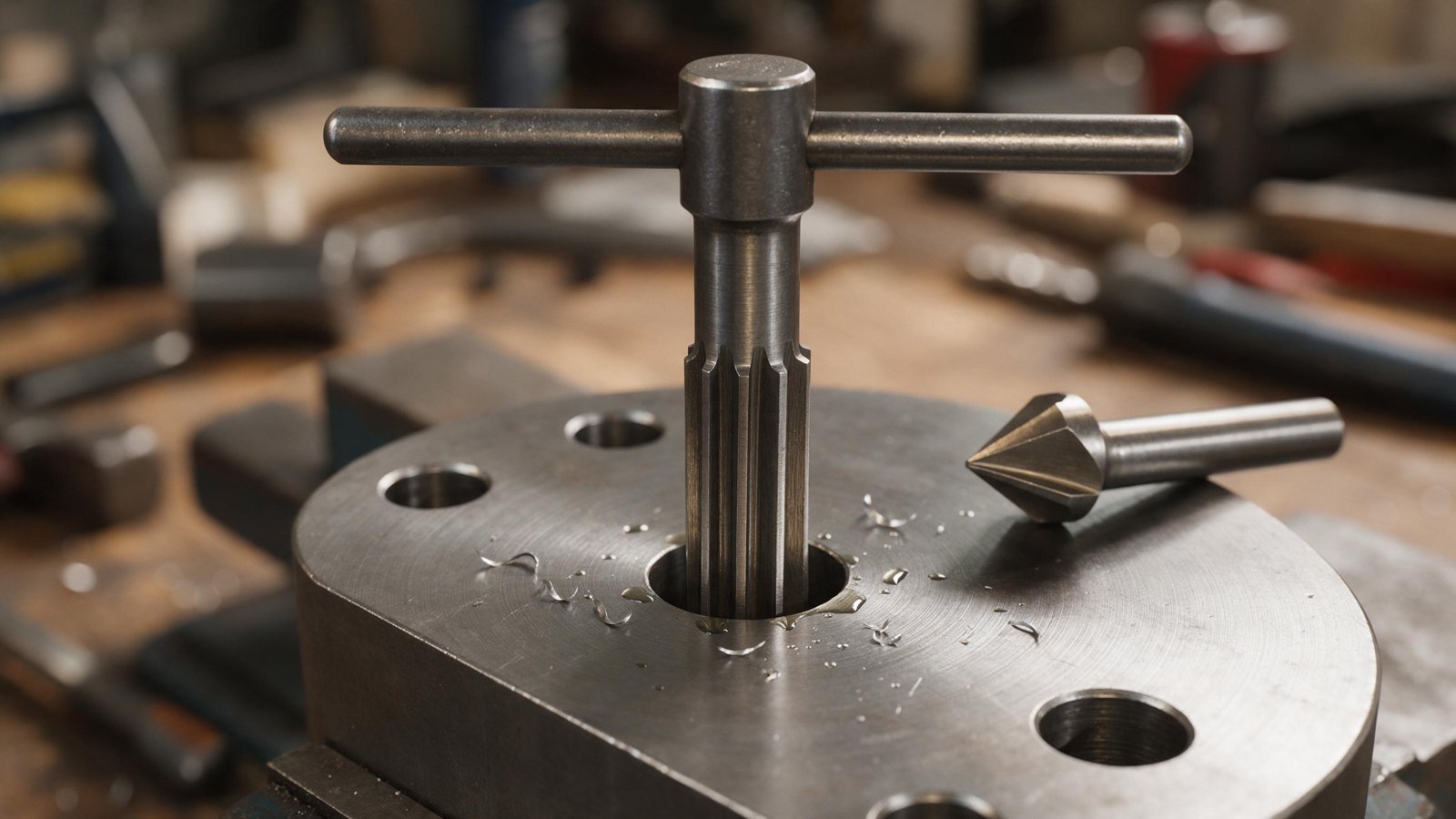

Зенкерование и развёртывание
Доводка отверстий до точного диаметра под посадку подшипников, пальцев и штифтов.
Гибка, пиление, рубка
Гибка листового и сортового проката. Ленточнопильный рез Ø до 350 мм, длина до 6000 мм. Рубка листа и полосы на ножницах.
Термическая резка
Газовая и воздушно-плазменная резка на столе 2000×10000 мм. Лазерная резка листа до 12 мм, формат 1500×3000 мм.
Вид заготовки

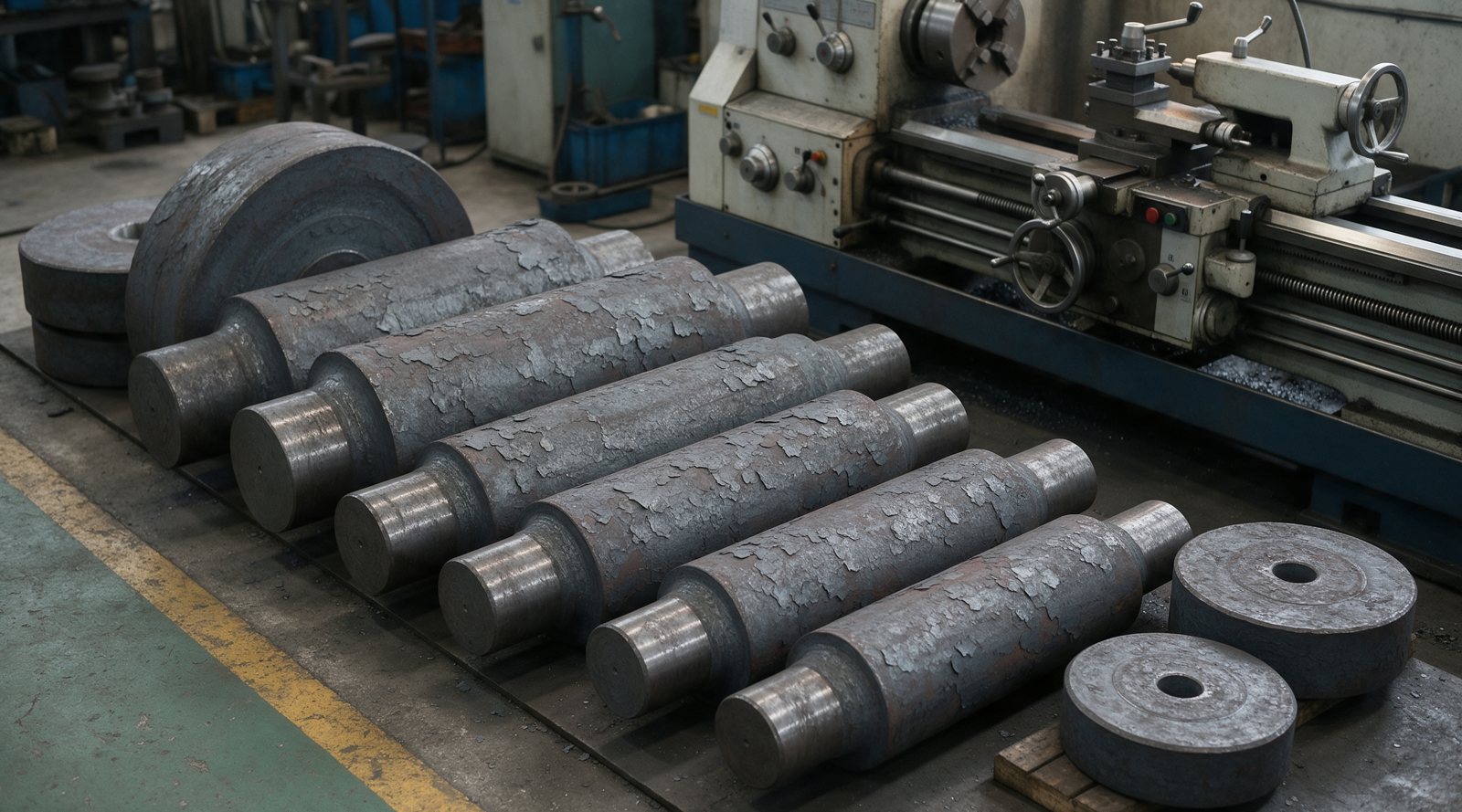

Поковка
Плотная структура и высокая прочность. Для нагруженных деталей: валы, шестерни, оси.
Прокат
Круг, лист, полоса, труба, профиль. Валы, втулки, фланцы, детали металлоконструкций.
Литьё
Корпуса, ступицы, зубчатые венцы, крышки. Обрабатываем посадочные поверхности, отверстия и плоскости разъёма.
Параметры оборудования
| Операция | Параметры |
|---|---|
| Токарная, SKODA S2100 D3 | Ø над станиной 2100 мм, над суппортом 1700 мм; масса детали между центрами без люнетов до 28 000 кг |
| Токарная | Ø max над станиной 600 мм, L = 5000 мм |
| Токарная | Ø max над станиной 900 мм, L = 500 мм |
| Токарно-расточная | Ø max 600 мм, L = 1000 мм |
| Токарно-карусельная | Ø max 2500 мм, L = 1850 мм |
| Фрезерная | B = 1000 мм, H = 875 мм, L = 3150 мм |
| Расточка отверстий | Ø max 600 мм, L = 800 мм |
| Зубофрезерная: прямозубые шестерни | α = 20°, Ø max 1000 мм, m max 12 |
| Зубофрезерная: косозубые шестерни | α = 20°, Ø max 500 мм, m max 12 |
| Зубофрезерная: червячные колёса | Ø max 500 мм, m max 12 |
| Зубодолбёжная | Ø max 800 мм, L нарезки 160 мм, m max 12 |
| Шлицефрезерная | Ø max 250 мм, L = 1000 мм, прямобочные и эвольвентные 30°, m max 6 |
| Строгальная | B = 1120 мм, H = 800 мм, L = 150–6000 мм |
| Долбёжная | Ø max 800 мм, L = 200 мм |
| Плоскошлифовальная | B = 600 мм, H = 600 мм, L = 800 мм |
| Термическая резка, ATLANT PLAZMA-9020 DOMINATOR | Плазма Hypertherm MAXPRO 200 — металл до 35 мм; газовый резак Harris — до 200 мм |
| Лазерная резка | Лист 1500×3000 мм, толщина до 12 мм |
| Ленточнопильный станок | Ø max 350 мм, L max 6000 мм |
Расчёт обработки детали
Пришлите чертёж или эскиз, материал заготовки и количество. Ответим по срокам и стоимости.
