Пример работы
Восстановили направляющие станины металлорежущего станка
Направляющие станины и каретки износились, станок потерял точность перемещений. Станину обработали на фрезерном станке, восстановили направляющие каретки и проверили геометрию индикатором по всей длине хода.
Исходные данные

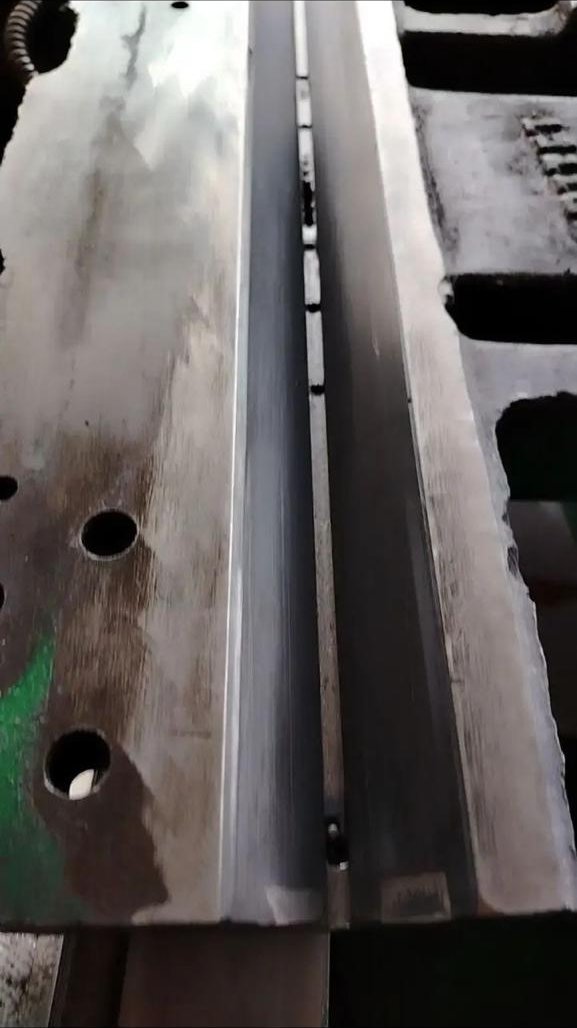

- УзелСтанина металлорежущего станка с призматической и плоской направляющими и каретка, которая по ним перемещается.
- ДефектВыработка рабочих поверхностей направляющих. Нарушены прямолинейность и параллельность, каретка ходит с люфтом, станок не держит размер.
- ЗадачаВернуть геометрию направляющих и прилегание каретки, не заменяя станину.
Как восстанавливали
- Установка и выверкаСтанину установили на стол фрезерного станка и выверили по базовым поверхностям, чтобы обработка шла параллельно оси перемещения.
- Обработка направляющихИзношенный слой сняли поворотной фрезерной головкой: наклонные грани призмы и плоскую направляющую обработали до восстановления плоскостности и прямолинейности.
- Направляющие кареткиРабочие поверхности каретки восстановили по обработанной станине, чтобы каретка прилегала по всей длине. На поверхностях — сетка канавок для удержания смазки.

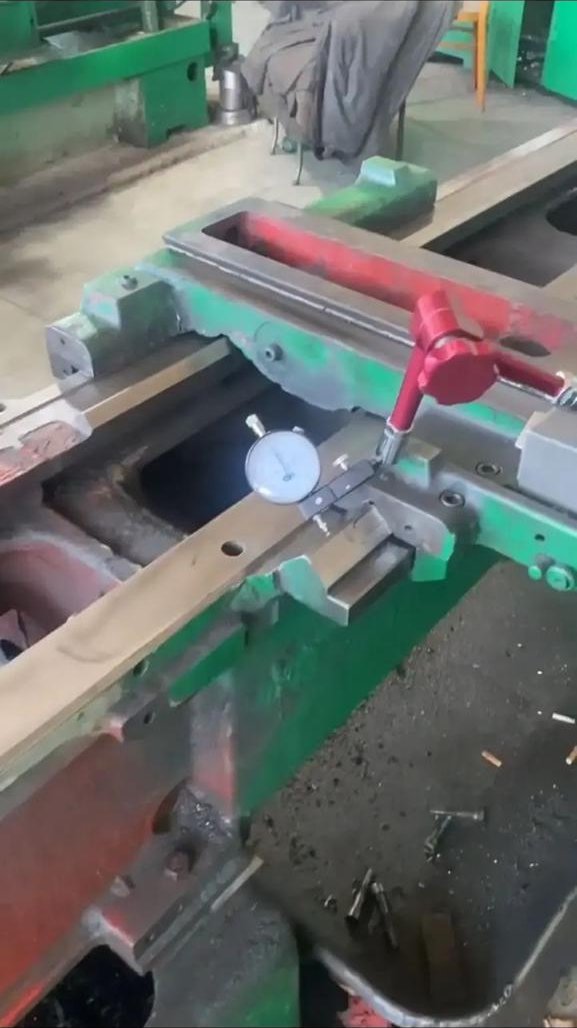

- Контроль геометрииИндикатором часового типа проверили прямолинейность и параллельность направляющих, проводя его вдоль всей длины хода.
Результат
Направляющие станины и каретки восстановлены, станок возвращён к работе без замены станины.
- Геометрия направляющих восстановлена: плоскостность, прямолинейность, параллельность.
- Каретка прилегает к станине по всей длине, без люфта.
- Без новой станины: заводская отливка осталась в работе.
- Весь цикл на нашей базе: обработка, восстановление каретки и контроль.
